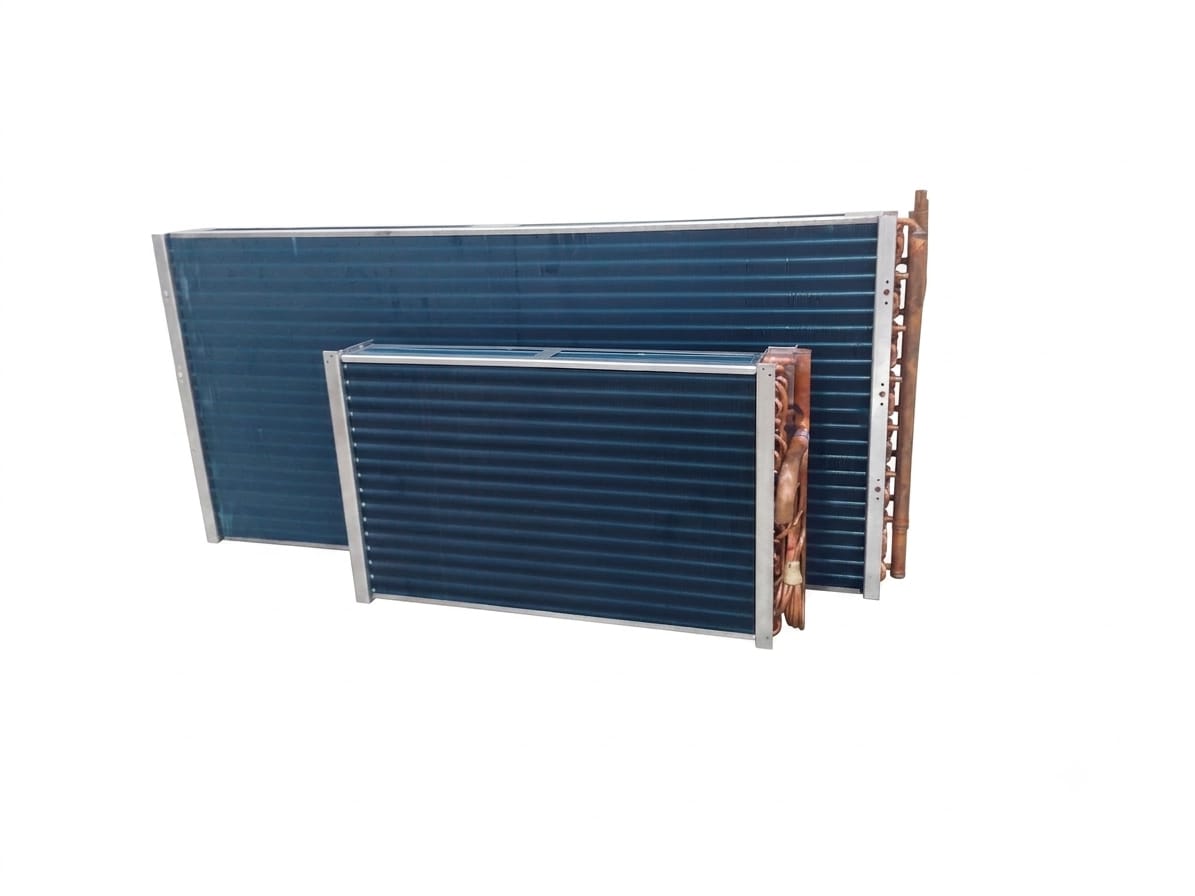

Heat Exchangers

Basic Technical Parameter
Length Range200 to 2500 mm
Width Range200 to 1500 mm
Rows1R, 2R, 3R, 4R, 5R, 6R
Tube Material & SizeCopper: φ 9.52 mm & φ 7 mm
Fin MaterialAluminum & Copper (Blue Hydrophilic & Bare)
Fin TypeSine Wave — with & without louvers
Pitch• φ 7 mm: 21 × 12.7 mm
• φ 9.52 mm: 25.4 × 22 mm
FPI Range7 ~ 14
Design Software• Unilab Coils Design
• SolidWorks
